신분증 스캔

다각형 근사와 투시 변환을 이용한 신분증 스캔

실습 준비

실습 이미지 다운로드: id_card.png

import cv2 as cv
import numpy as np
from yeom import to_pil

도형 탐지의 다각형 근사로 신분증의 네 꼭짓점을 찾고, 기하학적 변환의 투시 변환으로 정면 스캔 형태로 보정. 윤곽선 탐지와 좌표 변환을 연결한 응용.

카드 영역 찾기

배경보다 밝은 신분증을 오츠 이진화로 분리. 바깥 윤곽선을 다각형으로 근사하고, 네 꼭짓점 후보 중 면적이 가장 큰 것을 카드로 선택.

이미지 이진화

card_image = cv.imread("id_card.png")
card_gray = cv.cvtColor(
    card_image,
    cv.COLOR_BGR2GRAY,
)

card_image.shape  # 원본 형태

실행 결과

(512, 819, 3)

원본은 높이 512픽셀, 너비 819픽셀의 3채널 컬러 이미지.

to_pil(card_image)

나무 배경 위에 놓인 신분증 원본

오츠 알고리즘으로 클래스 간 분산이 가장 큰 임계값을 자동 선택.

otsu_threshold, card_binary = cv.threshold(
    card_gray,
    0,    # 오츠 알고리즘이 임계값을 결정
    255,  # 임계값보다 밝은 픽셀에 넣을 값
    cv.THRESH_BINARY | cv.THRESH_OTSU,
)

otsu_threshold  # 자동 결정 임계값

실행 결과

134.0

밝기 134보다 큰 픽셀은 흰색, 나머지는 검은색으로 분리.

to_pil(card_binary)

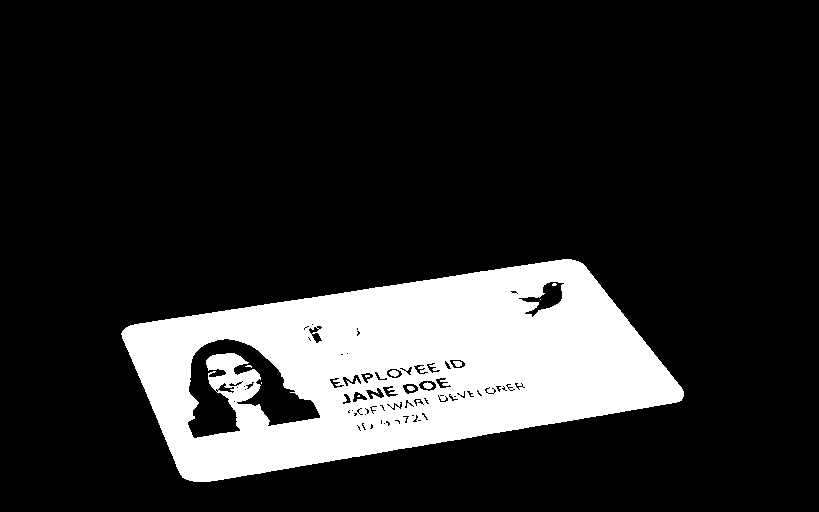

오츠 이진화로 신분증을 흰색 전경으로 분리한 결과

카드 외곽은 하나의 큰 흰색 영역. 카드 내부의 검은 글자와 사진은 cv.RETR_EXTERNAL로 바깥 윤곽선만 찾을 때 제외.

사각형 윤곽선 선택

card_contours, _ = cv.findContours(
    card_binary,
    cv.RETR_EXTERNAL,
    cv.CHAIN_APPROX_SIMPLE,
)

len(card_contours)  # 바깥 윤곽선 수

실행 결과

이진 이미지에서 카드 외곽에 해당하는 윤곽선 1개를 검출.

각 윤곽선의 둘레 중 2%를 허용 거리로 사용하여 다각형 근사. 먼저 꼭짓점이 네 개인 후보만 수집.

card_rectangles = []

for card_contour in card_contours:
    perimeter = cv.arcLength(card_contour, True)
    approximation = cv.approxPolyDP(
        card_contour,
        0.02 * perimeter,  # 둘레의 2%까지 오차 허용
        True,              # 닫힌 다각형
    )

    if len(approximation) == 4:
        card_rectangles.append(approximation)

len(card_rectangles)  # 사각형 후보 수

실행 결과

네 꼭짓점으로 근사된 후보는 1개. 후보가 여러 개면 면적이 가장 큰 것을 카드로 선택.

if not card_rectangles:
    raise ValueError("신분증의 네 꼭짓점을 찾지 못했습니다")

card_rectangle = max(
    card_rectangles,
    key=cv.contourArea,
)

cv.contourArea(card_rectangle)  # 선택한 후보의 면적

실행 결과

74289.0

선택한 사각형의 면적은 74,289픽셀². 검출된 네 점의 배열 순서는 투시 변환에 필요한 모서리 순서와 다름.

card_rectangle.reshape(4, 2)  # 검출 순서의 꼭짓점

실행 결과

array([[683, 396],
       [571, 259],
       [121, 333],
       [193, 481]], dtype=int32)

꼭짓점 정렬과 투시 변환

투시 변환은 원본 좌표와 출력 좌표에서 같은 인덱스의 점을 서로 대응. 검출한 네 점을 왼쪽 위, 오른쪽 위, 오른쪽 아래, 왼쪽 아래 순서로 정렬.

꼭짓점 정렬

def order_points(points):
    points = points.reshape(4, 2).astype(np.float32)
    coordinate_sums = points.sum(axis=1)
    coordinate_differences = np.diff(points, axis=1).ravel()

    return np.float32([
        points[np.argmin(coordinate_sums)],        # 왼쪽 위
        points[np.argmin(coordinate_differences)], # 오른쪽 위
        points[np.argmax(coordinate_sums)],        # 오른쪽 아래
        points[np.argmax(coordinate_differences)], # 왼쪽 아래
    ])

좌표 합 $x + y$ 의 최솟값과 최댓값: 왼쪽 위와 오른쪽 아래
좌표 차 $y - x$ 의 최솟값과 최댓값: 오른쪽 위와 왼쪽 아래

source_points = order_points(card_rectangle)

source_points  # 정렬한 원본 좌표

실행 결과

array([[121., 333.],
       [571., 259.],
       [683., 396.],
       [193., 481.]], dtype=float32)

검출 순서와 달리 네 모서리가 시계 방향으로 정렬된 결과.

출력 좌표와 변환

출력 크기를 400×200픽셀로 정하고 마지막 픽셀 좌표인 (399, 199)까지 네 모서리를 배치.

destination_points = np.float32([
    [0, 0],
    [399, 0],
    [399, 199],
    [0, 199],
])

destination_points  # 출력 이미지의 네 모서리

실행 결과

array([[  0.,   0.],
       [399.,   0.],
       [399., 199.],
       [  0., 199.]], dtype=float32)

네 쌍의 대응점으로 3×3 투시 변환 행렬을 계산.

perspective_matrix = cv.getPerspectiveTransform(
    source_points,
    destination_points,
)

perspective_matrix.shape  # 투시 변환 행렬 형태

실행 결과

(3, 3)

계산한 행렬을 원본 이미지에 적용. cv.warpPerspective()의 출력 크기는 (너비, 높이) 순서.

scanned_card = cv.warpPerspective(
    card_image,
    perspective_matrix,
    (400, 200),  # 출력 크기: 너비 400, 높이 200
)

scanned_card.shape  # 출력 형태

실행 결과

(200, 400, 3)

to_pil(scanned_card)

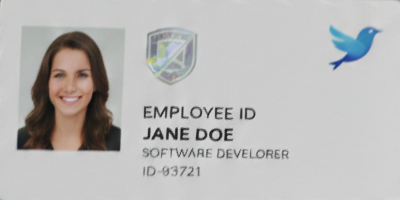

네 꼭짓점을 기준으로 투시 변환한 신분증 스캔 결과

기울어진 카드가 높이 200픽셀, 너비 400픽셀의 정면 형태로 보정. 이 예제는 배경과 카드의 밝기 차이가 크고 외곽이 끊기지 않아 하나의 큰 사각형으로 검출. 배경이 복잡하거나 밝기가 비슷하면 Canny 경계, 모폴로지 연산, 면적·가로세로비 조건을 함께 사용.

퀴즈

문제 1 / 1맞음: 0힌트: 0틀림: 0채점중: 0남음: 1

신분증 스캔 예제의 처리 흐름으로 올바른 것을 모두 고르세요.

☐네 꼭짓점으로 근사되는 윤곽선 중 면적이 가장 큰 것을 카드 후보로 선택한다
☐투시 변환 전에 꼭짓점을 왼쪽 위, 오른쪽 위, 오른쪽 아래, 왼쪽 아래 순서로 맞춘다
☐목표 좌표 destination_points는 출력 이미지의 네 모서리 좌표를 나타낸다
☐꼭짓점 순서는 OpenCV가 항상 자동으로 바로잡으므로 신경 쓰지 않아도 된다

퀴즈를 풀려면 대화형 기능을 불러와야 합니다.

신분증 스캔 예제의 처리 흐름으로 올바른 것을 모두 고르세요.

투시 변환은 원본 점과 목표 점에서 같은 인덱스의 좌표를 서로 대응시킵니다.

네 꼭짓점으로 근사되는 윤곽선 중 면적이 가장 큰 것을 카드 후보로 선택한다투시 변환 전에 꼭짓점을 왼쪽 위, 오른쪽 위, 오른쪽 아래, 왼쪽 아래 순서로 맞춘다목표 좌표 destination_points는 출력 이미지의 네 모서리 좌표를 나타낸다꼭짓점 순서는 OpenCV가 항상 자동으로 바로잡으므로 신경 쓰지 않아도 된다

네 꼭짓점으로 근사되는 윤곽선 중 면적이 가장 큰 것을 카드 후보로 선택한다, 투시 변환 전에 꼭짓점을 왼쪽 위, 오른쪽 위, 오른쪽 아래, 왼쪽 아래 순서로 맞춘다, 목표 좌표 destination_points는 출력 이미지의 네 모서리 좌표를 나타낸다
